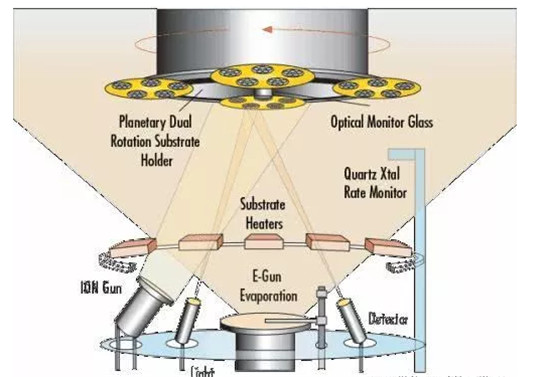

电子镀膜是一种产生薄膜材料的技术。在真空室内材料的原子从加热源离析出来打到被镀物体的表面上。

　　其工艺流程一般如下：

　　1、表面处理：通常，电子镀膜之前，应对基材（镀件）进行除油、除尘等预处理，以保证镀件的整洁、干燥，避免底涂层出现麻点、附着力差等缺点。对于特殊材料，如PE（聚乙烯）料等，还应对其进行改性，以达到镀膜的预期效果。

　　2、底涂：底涂施工时，可以采用喷涂，也可采用浸涂，具体应视镀件大小、形状、结构及用户设备等具体情况及客户的质量要求而定。

　　3、底涂烘干：镀膜油系列均为自干型漆，烘干的目的是为了提高生产效率。烘干完成的要求是漆膜完全干燥。

　　4、电子镀膜：镀膜时，应保证电子镀膜机的真空度达到要求后，再加热钨丝，并严格控制加热时间。同时，应掌握好镀膜用金属（如铝线)的量，太少可能导致金属膜遮盖不住底材，太多则除了浪费外，还会影响钨丝寿命和镀膜质量。

　　5、面涂：通常面涂的目的有以下两个方面：A、提高镀件的耐水性、耐腐蚀性、耐磨耗性；B、为水染着色提供可能。

　　6、面涂烘干：通常面涂层较底涂层薄，故烘干温度较低，约50-60℃，时间约1~2小时，用户可根据实际情况灵活把握，应保证面涂层彻底干燥。如果镀件不需着色，则工序进行到此已经结束。

　　7、水染着色：如果镀件需要进行水染着色，则可将面漆已经烘干的镀件放进染缸里，染上所需颜色，之后冲洗晾干即可。染色时要注意控制水的温度，通常在60~80℃左右，同时应控制好水染的时间。水染着色的缺点是容易褪色，但成本较低。各种水染色粉我公司有配套销售。

　　8、油染着色：若镀件需进行油染着色，电子镀膜后视客户要求，直接用哑光色油、透明色油浸涂或喷涂，干燥后即可。油染的色泽经久不褪，电子镀膜成本较水染略高。
